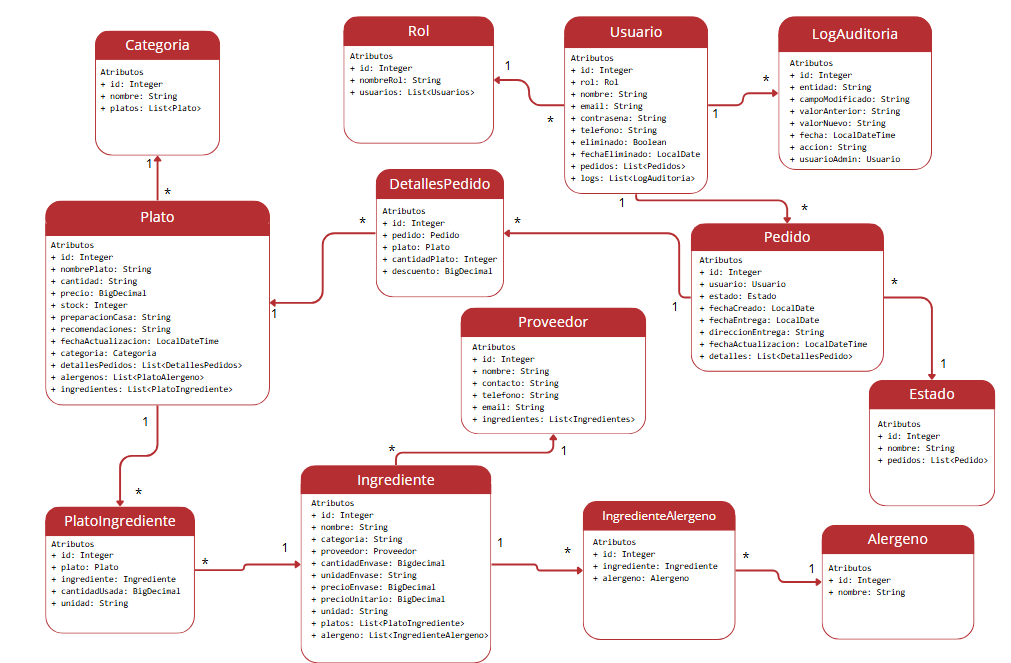

Diagrama de Clases

El diagrama de clases UML muestra la estructura estática de las clases en el backend de TECOCINAMOS, sus atributos y relaciones entre ellas.

Descripción de las Clases

• Usuario
  • id: Integer
  • nombre: String
  • email: String
  • contrasena: String
  • telefono: String
  • direccion: String
  • eliminado: Boolean
  • fechaEliminado: LocalDate
  • rol: Rol
  • pedidos: List<Pedido>

• Rol
  • id: Integer
  • nombreRol: String
  • usuarios: List<Usuario>

• Plato
  • id: Integer
  • nombrePlato: String
  • cantidad: String
  • precio: BigDecimal
  • stock: Integer
  • preparacionCasa: String
  • recomendaciones: String
  • fechaActualizacion: LocalDateTime
  • categoria: Categoria
  • ingredientes: List<PlatoIngrediente>
  • imageBaseName: String

• Categoria
  • id: Integer
  • nombre: String
  • platos: List<Plato>

• Ingrediente
  • id: Integer
  • nombre: String
  • categoria: String
  • cantidadEnvase: BigDecimal
  • unidadEnvase: String
  • precioEnvase: BigDecimal
  • precioUnitario: BigDecimal
  • unidad: String
  • proveedor: Proveedor
  • platos: List<PlatoIngrediente>
  • alergenos: List<IngredienteAlergeno>

• Proveedor
  • id: Integer
  • nombre: String
  • contacto: String
  • telefono: String
  • email: String
  • ingredientes: List<Ingrediente>

• Alergeno
  • id: Integer
  • nombre: String
  • ingredientes: List<IngredienteAlergeno>

• IngredienteAlergeno
  • id: Integer
  • ingrediente: Ingrediente
  • alergeno: Alergeno

• PlatoIngrediente
  • id: Integer
  • plato: Plato
  • ingrediente: Ingrediente
  • cantidadUsada: BigDecimal
  • unidad: String

• Estado
  • id: Integer
  • nombre: String
  • pedidos: List<Pedido>

• Pedido
  • id: Integer
  • usuario: Usuario
  • estado: Estado
  • fechaCreado: LocalDate
  • fechaEntrega: LocalDate
  • direccionEntrega: String
  • fechaActualizacion: LocalDateTime
  • detalles: List<DetallesPedido>

• DetallesPedido
  • id: Integer
  • pedido: Pedido
  • plato: Plato
  • cantidadPlato: Integer
  • descuento: BigDecimal

• LogAuditoria
  • id: Integer
  • entidad: String
  • campoModificado: String
  • valorAnterior: String
  • valorNuevo: String
  • fecha: LocalDateTime
  • accion: String
  • usuarioAdmin: Usuario
